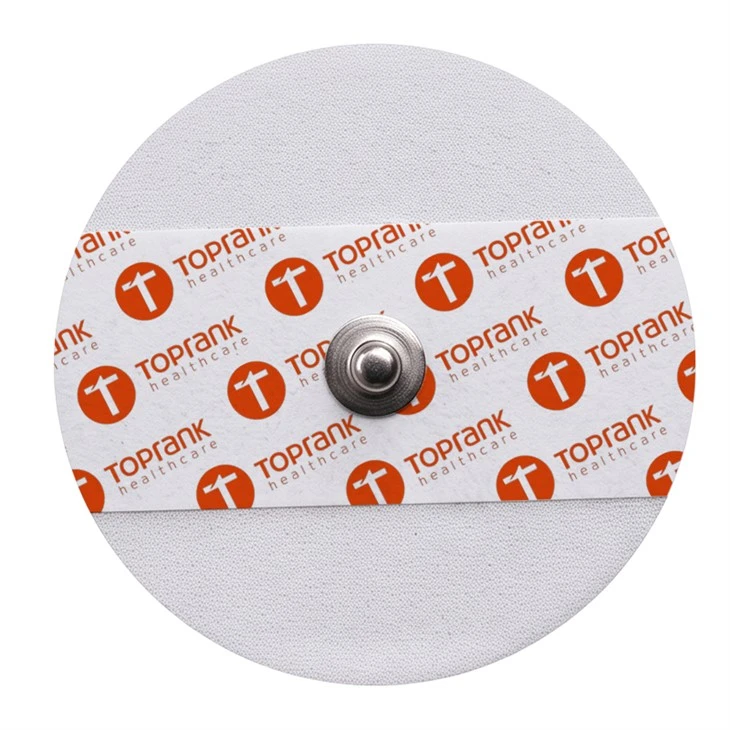

Zátěžový test / diaforetické elektrody EKG

B2B smluvní výroba zátěžových testů a diaforetických elektrod EKG pro ergometrii na běžeckém pásu a nouzové třídění. Obsahuje offsetovou geometrii, rychle-smáčivý tekutý gel (<100 Ohm at 10 Hz), aggressive hydrophobic acrylic adhesive (>6,5N/25mm) a shoda s ANSI/AAMI EC12.

Zátěžové testové a diaforetické elektrody EKG fungují jako jednorázová diagnostická biopotenciální rozhraní určená pro klinické protokoly s vysokým-pohybem a vysokým-pocením. Patří mezi ně testy na běžícím pásu podle Bruceho protokolu, ergometrie cyklu, zobrazování jaderné perfuze myokardu (MPI), farmakologické zátěžové testy srdce a třídění pacientů s diaforetickým akutním koronárním syndromem (ACS) na pohotovosti. Sestava izoluje biopotenciální napětí (0,5 mV až 2,0 mV) generovaná depolarizací myokardu a zároveň odolává neustálým vibracím pacienta, expanzi hrudní stěny a silnému ekrinnímu pocení.

Standardní diagnostické monitorovací elektrody často selhávají během protokolů srdeční zátěže třemi specifickými mechanismy:

• Pohybem-indukované ST-deformace segmentu od centrovaného-snap Shear: Traditional electrodes locate the brass snap directly over the conductive gel core. During running (acceleration forces reaching 10 to 15 m/s²), heavy patient lead cables whip cyclically. This kinetic energy transfers down the snap into the sensing layer, deforming the Helmholtz electrical double layer (Vhc) at the skin-electrolyte boundary. The resulting potential fluctuation creates low-frequency motion artifacts (0.05 Hz to 1.0 Hz) and baseline wandering that mimics or obscures ST-segment depression (>0,1 mV), což spouští falešné hodnoty ischemie.
• Plastifikace lepidla a delaminace potních žláz:Při fyzické námaze produkují ekrinní potní žlázy vodu a chlorid sodný rychlostí až 2,0 litru za hodinu. Standardní lékařská lepidla absorbují tuto vodnou tekutinu, prochází hydro-plastifikací a ztrácí odolnost proti smyku. Když pot prosakuje mezi páskou a stratum corneum, okraj elektrody se oddělí, což způsobí ztrátu signálu uprostřed maximální námahy (stupeň 4 nebo 5 Bruceova protokolu).
• Prodleva impedance u pomalých-hydratačních hydrogelů:Pevné hydrogely se spoléhají na pomalý pasivní přenos vlhkosti k zvlhčení suché stratum corneum, což vyžaduje 5 až 10 minut k dosažení nízké impedance. Pokud zátěžové testování začne ihned po aplikaci, vysoká počáteční impedance rozhraní (Rct > 3 000 Ω) přiměje předzesilovač EKG do výchozího kolísání a zachycení vysoko-frekvenčního šumu.

Tato elektrodová platforma řeší tyto problémy pomocí offsetové (excentrické) geometrie, která odděluje zaklapávací terminál od vodivého otvoru. Kontaktní rozhraní obsahuje vodný-kapalný gel s vysokým obsahem chloridů napuštěný do otevřené-síťované polyuretanové pěnové houby s otevřenými buňkami, čímž se dosáhne úplného smáčení stratum corneum-za méně než 15 sekund. Nosič používá 1,0 mm vysokou-hustotu, uzavřenou -buňku zesíťovanou- polyethylenovou pěnu potaženou hydrofobním akrylovým lepidlem, které poskytuje dynamickou adhezi při odlupování přesahující 6,5 N / 25 mm. Smluvně vyrábíme-tyto senzory pro značky zařízení pro zátěžové testy, distributory kardiologických klinik a sítě zdravotnického spotřebního materiálu pro pohotovostní služby po celém světě.

Průmyslová výroba zátěžových testovacích a diaforetických elektrod EKG probíhá v čistých prostorách třídy 8 s certifikací ISO 13485-s využitím více-stacionárních rotačních vysekávacích-systémů a automatizovaných systémů dávkování kapalin-. Fyzická architektura zahrnuje šest funkčních vrstev: nepropustný vnější nosič, blok mechanického ukotvení, Ag/AgCl senzorovou základnu, zásobník síťované pěny s otevřenými buňkami, vodný kapalný gel a diferenciální snímatelnou vložku.

Mechanický konstrukční nosič používá 1,0 mm silnou pěnu z polyetylenu (PE) se zesíťovanými uzavřenými buňkami (PE) o tloušťce 1,0 -70 kg/m3. Uzavřená -buněčná struktura brání pronikání potu, tekutin a alkoholu do substrátu. Kontaktní tvář s kůží je -potažena vzorem-zesítěným lékařským-čistým akrylovým tlakovým-adhezivem (hmotnost suchého pláště: 45 až 55 g/m2). Tato adhezivní formulace udržuje soudržnou pevnost, když je vystavena potu, a odolává plastifikaci vlhkostí.

Snímací jádro využívá ofsetovou (excentrickou) geometrii. Přesný mosazný zacvakávací kolík (potažený niklem nebo stříbrem) je zasazen do podložky z plastu ABS s vysokou hustotou, umístěné 15 mm od dutiny aktivního gelu. Flexibilní, síto{4}}tištěná vodicí stopa Ag/AgCl přemosťuje offsetový úchyt k centrální snímací jímce. Snímací jímka obsahuje očko senzoru ABS potažené 10 um silnou, elektrochemicky nanesenou vrstvou Ag/AgCl (poměr Ag:AgCl udržovaný na 85:15), poskytující nízký rozptyl potenciálu poloviny -článku a základní DC offset pod 0,5 mV.

Aktivní vodivé médium se skládá z -vodného kapalného gelu s vysokým obsahem chloridů (koncentrace chloridů 3,0 % až 4,5 % hmotnosti) drženého uvnitř kruhového disku z 60-PPI síťované polyuretanové pěny s otevřenými buňkami. Tekutý gel má nízkou dynamickou viskozitu (<500 cP), allowing the electrolyte to wet the valleys of human skin micro-relief within 15 seconds, creating an ohmic conductive bridge. The polyurethane sponge acts as a fluid reservoir and mechanical baffle, preventing the gel from squeezing out under motion.

The central sponge well is sealed by a high-barrier circular PET film ring to prevent lateral gel migration into the surrounding adhesive zone during storage. Finished electrodes are mounted in arrays of 5 or 10 units on siliconized polyester (PET) release liners and sealed inside airtight PET/AL/PE multi-layer barrier pouches. Automated inline cameras verify snap staking pull force (>60N axiální), polohování houby a dávkování tekutého gelu (+/- 0.05 g). Standardní smluvní výrobní MOQ je 300 000 kusů.

• Mechanické oddělení offsetového zaklapnutí (izolace dynamického odporu vodiče od elektrochemické dvojité vrstvy)

  Během zátěžového testování na běžeckém pásu při rychlostech nad 8,0 km/h se pacientova paže a pohyb trupu cyklicky bičují těžké vodiče monitoru. U standardních centrovaných-zaklapávacích elektrod je západka umístěna přímo na sloupci vodivého gelu. Každé škubnutí kabelu uděluje boční střih a vertikální odlupovací momenty přímo na rozhraní kožního-gelu. Toto mechanické narušení mění tloušťku a hustotu náboje Helmholtzovy elektrické dvojité vrstvy vytvořené mezi chloridovými ionty a epidermálními elektrolyty. Výsledný krok -napěťového artefaktu (V=Q / C) se přenese do předzesilovače EKG s amplitudami 0,2 mV až 1,5 mV ve frekvenčním pásmu 0,1 Hz až 2,0 Hz-přímo překrývá ST segment a T vlnu. Náš design umísťuje mosaznou západku 15 mm od snímací šachty na speciální nosné platformě ABS s vysokou hustotou. Když se přívodní kabel zatáhne, kinetické napětí se rozptýlí přes mechanickou pěnovou podložku. Centrální Ag/AgCl senzorové jádro a zásobník tekutého gelu zůstávají na pokožce nenarušeny, zachovává elektrochemickou dvojitou vrstvu a poskytuje stabilní segment ST bez artefaktů{19}} během vrcholné fyzické námahy.



• Síťovaná pěnová matrice s vodným tekutým gelem (Sub-15sekundová stratum corneum Wet-Out a základní impedance pod 100 Ohmů)

  Pevné hydrogely se spoléhají na pomalou hydrataci polymeru: molekuly vody vázané v akrylové síti musí pomalu difundovat kožním mazem a suchými keratinovými šupinami, což trvá 5 až 10 minut, než se kontaktní impedance dostane pod 2000 Ohm. V rušných laboratořích srdečních zátěžových testů lékaři aplikují elektrody a okamžitě zahájí protokol na běžeckém pásu, což má za následek hlučné, kolísavé základní linie během klíčových raných fází. Náš systém využívá vodný kapalný elektrolytový gel formulovaný s nízkou dynamickou viskozitou (<500 cP) and high ionic strength, held in a 60-PPI reticulated open-cell polyurethane foam disk. When pressed against the skin, capillary pressure forces the liquid gel out of the open sponge pores into the microscopic epidermal crevices. The high-mobility saline solution hydrates dry keratinocytes within 15 seconds, collapsing interface resistance. Small-signal AC impedance at 10 Hz drops below 100 Ohm (compared to 800 to 2,000 Ohm for solid gels). The ECG workstation acquires clean, high-amplitude QRS complexes and crisp P-waves from the first seconds of treadmill movement without requiring abrasive skin prep.



• Hydrofobní síťovaná akrylová hraniční bariéra (odolná silné diaforetické delaminaci při vysokorychlostním střihu na běžeckém pásu)

  Profuse sweating presents a severe mechanical hazard in cardiac ergometry: sweat fluids pool beneath the adhesive border, weakening standard pressure-sensitive adhesives via hydro-plasticization until the electrode detaches. Our platform utilizes a synthetic crosslinked pure acrylic adhesive compounded without hydrophilic tackifiers. The adhesive exhibits high hydrophobic water repellency: when perspiration emerges from eccrine sweat ducts around the electrode border, the hydrophobic barrier halts capillary wicking across the adhesive plane. The closed-cell crosslinked PE foam backing (1.0 mm thickness, density 70 kg/m3) functions as a fluid gasket, maintaining a seal around the central sponge cavity while the outer perimeter anchors into the dry perimeter skin with a dynamic peel force exceeding 6.5N / 25mm. In continuous treadmill tests running through Bruce Protocol Stages 4 and 5 (heart rates >160 bpm, profuzní diaforéza, okolní teplota 25 C), elektroda si zachovává více než 85 % své počáteční adhezivní retenční síly, čímž se eliminuje odpojení elektrody a přerušené procedury uprostřed-testu.

• Geometrie stopy, formáty sáčků a přizpůsobení značky na klíč:Nabízíme zakázkové nástroje pro geometrie typu slza, ovál a duální{0}}zaklapnutí namontované na silikonizované PET podložky. Balení obsahuje nepropustný sáček z PET/AL/PE fólie s více-vrstvým bariérovým těsněním, které zabraňuje vysychání tekutého gelu-. Konfigurace sáčku zahrnují 3, 5, 10 nebo 30 elektrod v balení, odpovídající 10-svodové nebo 12-vodičové kabelové svazky. Pěnové podklady mohou být na zakázku povrchově potištěny logy značek soukromých značek, identifikátory umístění olova nebo čárovými kódy/značkami sledovatelnosti UDI.



• Dvě-centrální mechaniky dodavatelského řetězce:Vysoce přesné-elektrochemické nanášení Ag/AgCl očka, automatizované vysokorychlostní -vysekávání z PE pěny-, ofsetové narážení mosazi a přesné mikro{3}}dávkování tekutého gelu se provádí nativně v našem primárním závodu v Číně. Hermetické uzavření sekundárního fóliového sáčku, ověřování šarže s dynamickou impedancí, vizuální kontrola vadnou kamerou, sterilní balení v čistých prostorech a cesta paletizace exportních kontejnerů přes naše vietnamské centrum, chránící mezinárodní kupující B2B před regionálními tarify na lékařský spotřební materiál a cla podle § 301.

• Elektrické ověření ANSI/AAMI EC12 & IEC 60601-2-27:Hlavní výrobní šarže procházejí testováním v akreditovaných nezávislých zkušebních laboratořích, které potvrzují přísnou shodu s ANSI/AAMI EC12 (Jednorázové elektrody EKG) a IEC 60601-2-27. Testovací protokoly potvrzují, že počáteční DC offsetové napětí zůstává pod 1,0 mV (typicky<0.5 mV), small-signal AC impedance remains below 100 Ohm at 10 Hz, and post-defibrillation overload recovery settles below 20 mV within 5.0 seconds.



• Přísnost ISO 10993 na dermální biokompatibilitu:Materiály pro přímý{0}}kontakt s pokožkou, včetně tekutých gelových houbiček a akrylových lepidel, procházejí šaržovou validací podle ISO 10993-5 (in vitro cytotoxicita, stupeň 0), ISO 10993-10 (senzibilizace kůže: 0 % alergická reakce) a ISO 10993{3 (6Primární dermální index{11}2). Kompletní sestava je 100% přírodní kaučuk bez latexu, bez ftalátů a bez rozpouštědel.



• Ovládací prvky výrobního systému MDSAP a ISO 13485:Vysokorychlostní{0}}převodní linky, automatizované vytyčovací plošiny a bariérové ​​těsnící sady fungují přísně v rámci zařízení certifikovaných podle ISO 13485:2016 a regulačních rámců MDSAP (pokrývající US FDA 21 CFR 820, Health Canada, TGA Australia). Nepřerušené elektronické záznamy o historii zařízení (DHR) zaznamenávají všechny kritické výrobní parametry, včetně hodnot odlupování surové pěny, tloušťky povlaku Ag/AgCl, dávkovaných objemů tekutého gelu a celistvosti konečného těsnění sáčku.

Výrobci kardiovaskulárních diagnostických zařízení, ředitelé laboratoří pro zátěžové testy při zátěži a distributoři zdravotnického spotřebního materiálu pro pohotovostní služby si mohou vyžádat akreditované dokumentace k elektrické shodě ANSI/AAMI EC12, oscilogramy artefaktů dynamického pohybu na běžeckém pásu{1}} a neznačkové sáčky na vyhodnocovací vzorky (offset, 5 nebo 10 kusů/balení).
